关键是以高速、高压、极短时间内金属液的非稳态流动与凝固耦合，主流经典理论为雾化喷射填充、全壁厚填充、三阶段填充，现代则以流体仿真（FLOW-3D/ProCAST/Magma）+ PQ² 图 + 热边界分析为主流设计方法.
三大经典填充理论（基础）
1.雾化喷射填充理论（Frommer，1932）
核心观点：金属液以高速射流进入型腔，保持集中束状，撞击远端壁面后扩散、产生涡流与卷气。
- 流动形态：内浇口速度极高（50–80 m/s），射流贯穿型腔，不立即充满壁厚。
- 适用条件：薄壁件、小内浇口、高充型速度（锌 / 镁合金常见）。
- 优点：流程快、表面质量好。
- 缺点：涡流强、卷气多、易氧化夹渣、内部气孔多。
2. 全壁厚填充理论（Brandt，1937）
核心观点：金属液整体、平稳、全壁厚推进，像 “水墙” 一样逐层向前，无明显涡流。
- 流动形态：内浇口宽、速度低（10–30 m/s），金属液沿壁厚方向同时向前。
- 适用条件：厚壁件、大内浇口、低–中速度（铝合金压铸件）。
- 优点：排气顺畅、气孔少、致密度高。
- 缺点：流程长易冷隔，薄壁易欠铸。
3. 三阶段填充理论（Barton，1944–1952）
核心观点：融合流动与凝固，分三阶段，最贴近实际。
- 外壳形成期：金属射入→撞击壁面→沿表面扩展→快速冷却形成薄壁凝固壳；转角处易涡流。
- 内部填充期：后续金属在壳内填充，凝固层向内增厚，液相减少。
- 压实凝固期：充满后增压压实，补缩、消除内部孔隙。
- 适用：绝大多数实际压铸（铝 / 锌 / 镁）。
- 设计指导：控制浇口速度、温度、壁厚，减少第一阶段涡流。
二、填充过程的物理本质（现代理论）
1. 流动与凝固耦合（充型–凝固同时发生）
- 极短充型时间：0.01–0.2 s
- 温度剧变：金属液（620–700℃）→模具（180–300℃）→表层瞬间凝固
- 关键热量：潜热（凝固放热）≈显热的 7 倍，决定充型窗口
- 固相线分数：
-
薄壁：0.4–0.5（流动性好、表面好） -
厚壁：0.75–0.85（致密度高、少孔隙）
-
2. 非牛顿流体特性
-
高温金属液为粘弹性非牛顿流体 -
随温度下降，粘度剧增、流动性骤降 -
表面张力、氧化膜显著影响流态
3. 关键参数关系（水力学基础）
- 充型速度：
-
- p：压射比压（MPa）
- ρ：金属密度
- A冲：冲头面积
- A内：内浇口面积
- 填充时间：t=A内⋅v充V
- V：型腔体积
三、填充理论对模具设计的指导（核心应用）
1. 内浇口设计（最关键）
- 喷射模式：小截面、高速度、单侧 / 点浇口 → 适合复杂薄壁、外观件
- 全壁厚模式：宽截面、低速度、扁平 / 侧浇口 → 适合厚壁、结构件、气密性件
- 三阶段控制：浇口速度30–50 m/s（铝），避免第一阶段强涡流
2. 排气与溢流设计
- 喷射理论：必须多排气槽 + 溢流包，捕捉涡流卷气与氧化渣
- 全壁厚理论：排气沿流程末端设置，整体推进利于排气
3. 流道与模具温度
-
流道平滑过渡、无突变、无死角 -
模具温度均匀（温差＜50℃），避免局部过早凝固
4. 缺陷预测（理论→缺陷）
- 喷射过强 → 气孔、氧化夹杂、流纹
- 速度过低 → 欠铸、冷隔、轮廓不清
- 流程过长 → 末端缩松、薄壁浇不足
- 局部涡流 → 气泡、针孔
四、现代填充分析方法（工程主流）
- PQ² 图法
-
以压射压力 P–浇口流量 Q²建立匹配窗口确保压铸机–模具–合金三者匹配，避免过压 / 欠速
-
- 数值仿真（CAE）
-

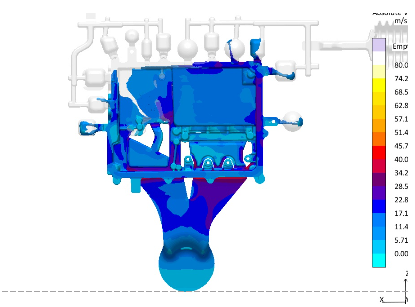

FLOW-3D、ProCAST、AnyCasting -
输出：流场、温度场、卷气位置、固相率、压力分布 -
直接优化浇口位置、大小、速度、溢流布局
-
- 试验验证
-
高速摄像观察充型形态 -
短射试验（Partial Shot）看流动前沿
-
五、理论选择与设计原则
- 薄壁复杂件（<2mm）：偏向喷射 + 三阶段，中高速、小浇口、强排气
- 厚壁结构件（>3mm）：偏向全壁厚，低速、宽浇口、长流程、顺序填充
- 铝合金：三阶段为主，浇口速度 30–50 m/s
- 锌 / 镁合金：喷射为主，速度 50–80 m/s
